Desde que comecei a postar videos no Canal Fazendo Arte no Youtube, fizemos diversos tipos de procedimentos colocando cabo USB em placas de aparelhos variados. Se o aparelho possui algum "suporte" para o USB, é possível sim fazer essa adaptação, possibilitando reaproveitar aquela placa que está parada a anos sem nenhuma utilidade para você.
Dessa vez a dicas que vamos apresentar nessa postagem, é relacionado com aquelas plaquinhas de Wifi e bluetooth que temos nos notebooks ( mini pci express). Esse procedimento é verdadeiro, isso não é fake e funciona mesmo, diferente de alguns procedimentos que já fizemos no Canal, como por exemplo o Led infravermelho que dizem ser possível fazer fone bluetooth ou também o hub caseiro, onde o pessoal liga apenas portas USB em paralelos sem nenhuma placa controladora, essas coisas realmente não são verdade, isso é só uma pequena parcela de videos e postagens que pessoal faz por ai, a gente vê cada coisa absurda, então tentamos fazer vários procedimentos para que você não perca seu tempo fazendo um procedimento que não vai funcionar de jeito nenhum. Passamos essas dicas justamente para tirar as dúvidas do pessoal, e esse procedimento da plaquinha mini pci express ligando na porta USB você pode confiar, é verdadeiro, apenas com uma observação que talvez não funcione para toda placa mini pci express Wireless, mas deve funcionar na maioria, é só tentar encontrar o esquema da sua placa.
Como encontro a combinação USB da minha placa Wireless mini PCI Express?

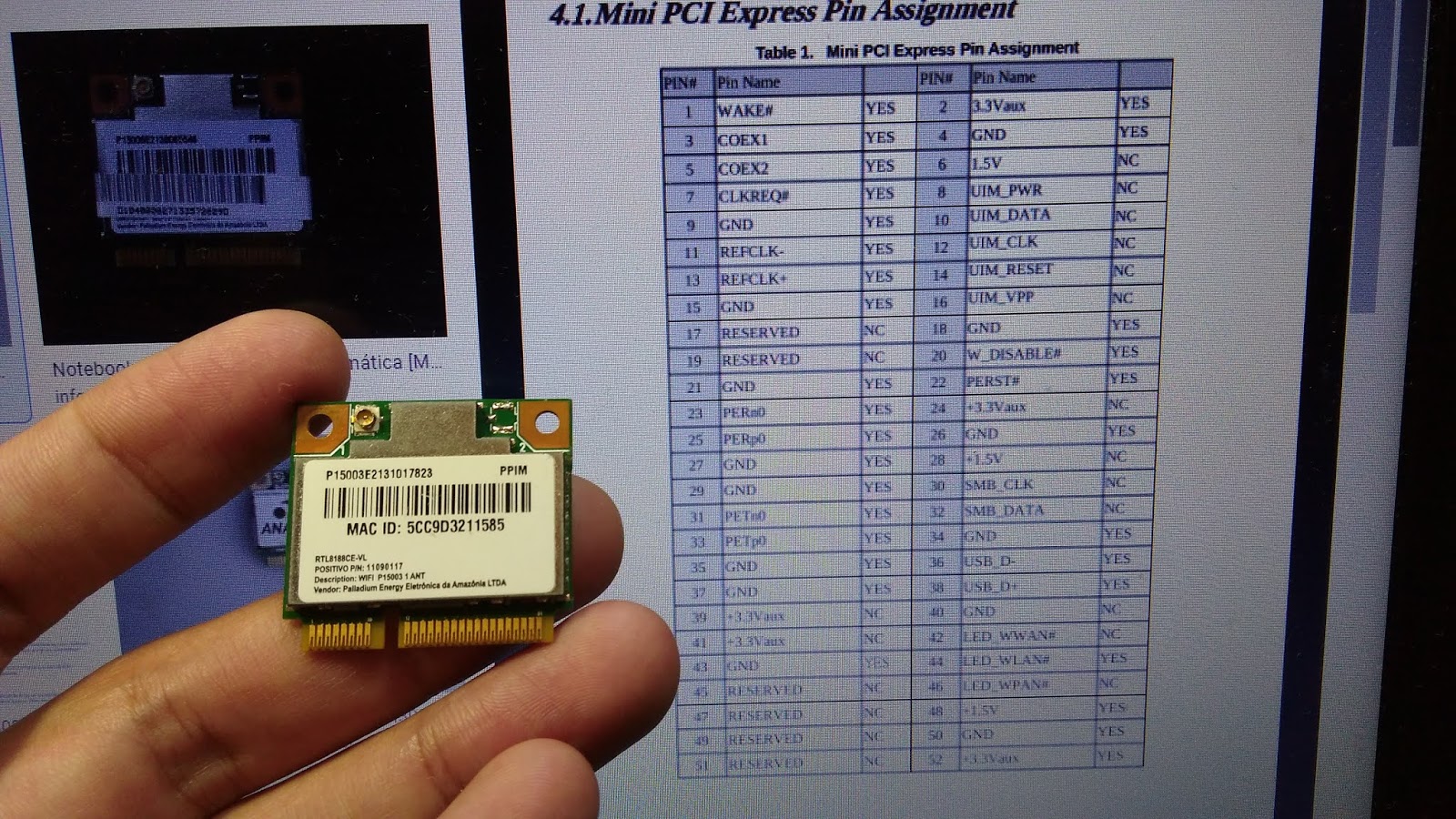

A melhor forma para encontrar a "pinagem" da sua placa, é fazer uma pesquisa pelo modelo dela, juntamente com a palavra "datasheet", assim você minimiza os riscos de uma combinação incorreta. Se você pesquisar no Google, vá na parte de imagens, pois lá muitas vezes encontramos o esquema certinho para ligar o USB. Tente encontrar uma tabela com duas colunas, representando as vias ímpares e pares de cada lado da placa, conforme exemplo abaixo:
 |
| Dica para encontrar o esquema USB da sua placa Mini pci Express Wifi+ bluetooth |
As vias 36 e 38 geralmente são os dados, isso se na sua placa essas vias forem utilizadas, se for uma placa diferente, o ideal é procurar o esquema conforme modelo da sua placa, nem sempre é possível localizar.
Esse outro esquema (placa modelo WN6301L ), é bem parecido com o esquema mostrado acima, sendo praticamente um "padrão" para algumas placas que possuem os dados nas vias 36 e 38, não que seja uma regra, pois em algumas placas nem existem vias 36 e 38, porém é bastante comum.
 |
| Talvez você não seja necessário fazer essa união da via 24 com a via 02, eu fiz sem ela e também funcionou perfeitamente |
Por outro lado, se na sua placa nem existe conexão nas vias 36 e 38 não desanime, pelo menos as vias 52 e 50 são a entrada de energia (3.3 volts), de qualquer forma é sempre bom tentar encontrar o esquema da sua placa fazendo uma pesquisa, até mesmo porque a parte de "energia" se ligada incorretamente tem mais chances de danificar a placa, ou até mesmo a entrada USB do seu computador, tenha muito cuidado, mas geralmente é fio vermelho positivo na via 52 e fio preto na via 50.
 |
Esquema quase que padrão para placas mini PCI Express Wireless, isso quando as vias 36 e 38 estão sendo utilizadas para passagem de dados - Essa imagem é da placa modelo WN6301L
Lembrando que essas dicas são relacionadas a testes que estou fazendo constantemente, assim que tiver o esquema das outras placas, vou complemento aqui na postagem, porém como podemos perceber, geralmente os fios vão ligados nas vias 52,50,36,38. |
Essa redução de voltagem de 5 para 3.3 volts, é muito parecida com a que fizemos nas placas RF de Xbox, possibilitando utilizar o Joystick em qualquer computador, você pode acessar a playlist do Canal Fazendo Arte sobre esse assunto aqui, caso precise de mais dicas relacionadas.
ESQUEMA USB PLACA MODELO WLL6230B -FUNCIONOU APENAS BLUETOOTH
Informação Atualizada em 11/11/2021
 |
Sempre reduza os 5 volts do USB para 3.3 volts que é a tensão de trabalho dessas placas Wireless, porém fiz o teste ligando direto e funcionou perfeitamente, inclusive outras placas como Receptor RF de Xbox 360 para utilizar Joystick de Xbox no PC, não fiz redução para 3.3 volts e estão funcionando perfeitamente até hoje, de qualquer forma recomendo reduzir utilizando algum resistor, diodo, ou até mesmo algum componente mais específico para esse tipo de adaptação.
A parte do GND terra peguei diretamente da lateral da placa, porém você pode ligar tranquilamente no segundo pino ao lado do positivo (vermelho), pois também é GND, inclusive você pode fazer teste de continuidade para confrrmar utilizando um multímetro, conforme mostramos em vários videos do Canal Fazendo Arte |
Como adaptar USB na placa Wifi do Xbox
Informação atualizada em 14/06/2020
Se você está querendo incluir um cabo USB em uma placa Wifi de Xbox, talvez não seja possível, justamente por falta de driver para o procedimento.
A placa do console reconheceu perfeitamente no Computador com Windows 10, porém não localiza driver de forma alguma, tentei utilizar programas para instalar automaticamente e também pesquisamos por drivers compatíveis, porém nenhum funcionou, até o momento.
Caso o driver seja localizado, incluiremos a informação nessa postagem, porém não deve existir driver para Windows ou outros sistema operacional compatível com esse tipo de placa. De qualquer forma, abaixo você pode visualizar como incluir o cabo USB e fazer os testes caso queira tentar encontrar o driver.
 |
| Esquema para incluir cabo USB na placa Wifi do Xbox, reduza os 5 volts do USb para 3.3 |
Informação atualizada em 15/06/2020
Cuidado ao tentar instalar e desinstalar vários drivers, meu notebook apresentou esse erro ao desinstalar um driver, não sei se pode acabar corrompendo o sistema operacional.
Cuidado para não acabar tendo que formatar seu computador.
